Фиксация болтов, шпилек, трубных соединений и их разборка

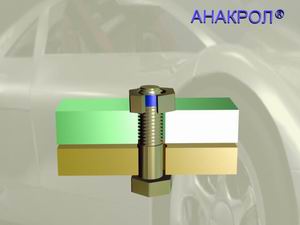

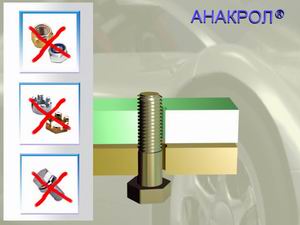

Сборка болтового соединения со сквозным отверстием
1. Очистить резьбу болта и гайки от загрязнений.
2. Вставить болт в отверстие собираемого узла.

3. Выбрать фиксатор-герметик АНАКРОЛ требуемой прочности.

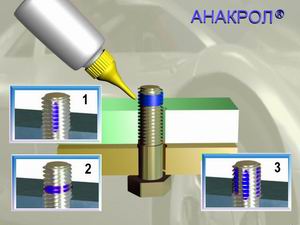

4. Нанести клей-герметик на резьбовую часть болта одним из способов:
- на высоту гайки;
- в виде непрерывной линии вдоль резьбовой поверхности на всю ее длину или часть (рис. 1);
- на 2-3 витка резьбы (рис. 2);
- в виде 3-х непрерывных линий под углом около 120° вдоль резьбовой поверхности на всю ее длину или часть длины (рис 3).

5. Накрутить гайку и подтянуть ее.
6. Проверить усилие затяжки гайки динамометрическим ключом.

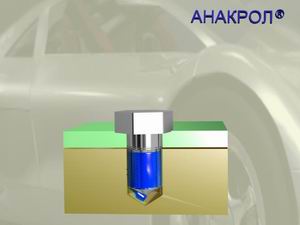

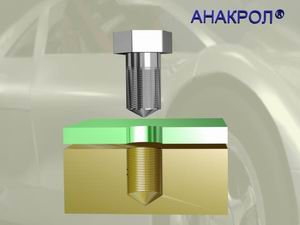

Установка болта в глухое резьбовое отверстие

1. Очистить резьбу болта от загрязнений.

Замечание:
Для лучшего распределения герметика по резьбе можно проточить нижний рзьбовой край болта "канавкой".

2. Выбрать фиксатор-геретик АНАКРОЛ требуемой прочности.

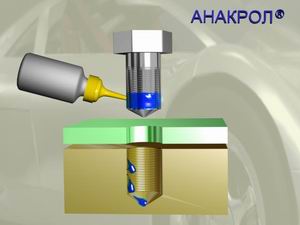

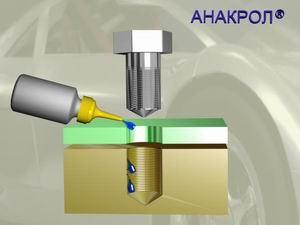

3. Накапать насколько капель фиксатора-герметика на внутреннюю часть резьбы в глухом отверстии.
4. Нанести фиксатор-герметик кольцом на резьбовую часть болта.
5. Ввернуть болт и подтянуть его.
6. Проверить усилие затяжки гайки динамометрическим ключом.

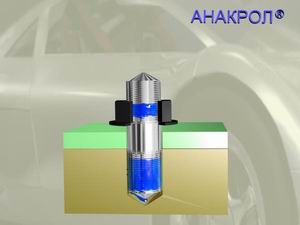

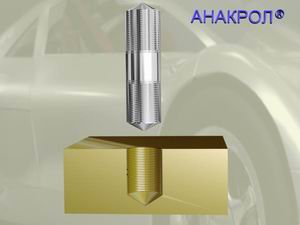

Установка шпильки в глухое резьбовое отверстие

1. Очистить резьбу шпильки от загрязнений.
2. Выбрать фиксатор-герметик АНАКРОЛ требуемой прочности.

Замечание:
Для лучшего распределения клея-герметика по резьбе можно проточить нижний резьбовой край шпильки "канавкой".

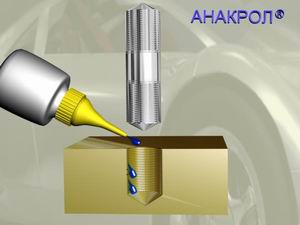

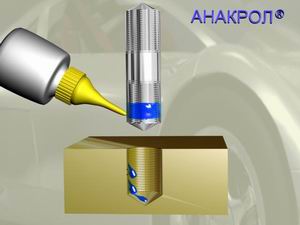

3. Накапать насколько капель фиксатора-герметика АНАКРОЛ на внутреннюю часть резьбы в глухом отверстии.
4. Нанести насколько капель (можно и кольцом) фиксатора-герметика АНАКРОЛ на нижнюю часть резьбы шпильки.

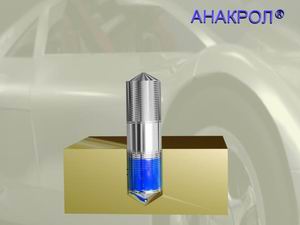

5. Ввернуть шпильку с требуемым усилием.

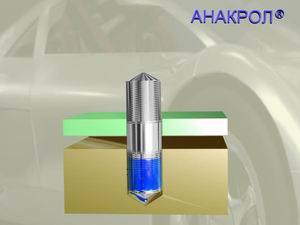

6. Установить крышку, пластину и т.п.

7. Выбрать для верхней гайки фиксатор-герметик АНАКРОЛ требуемой прочности (можно использовать тот же).

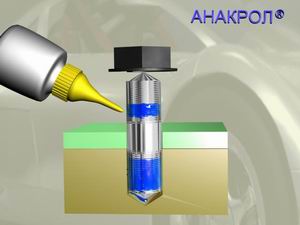

8. Нанести АНАКРОЛ кольцом на верхнюю часть резьбы шпильки.

9. Накрутить гайку на шпильку и подтянуть ее.
10. Проверить усилие затяжки гайки динамометрическим ключом.
Быстрая разборка узлов, собранных с фиксаторами-герметиками АНАКРОЛ высокой прочности

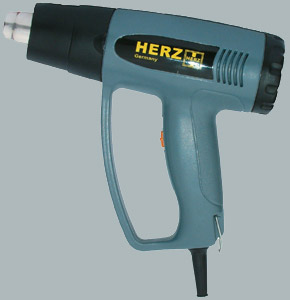

1. Прогреть болт, шпильку или гайку при температуре (+230...+250) °С в течение 5 мин промышленным феном или другим подходящим способом.

2. Разобрать узел стадартным инструментом, пока он ГОРЯЧИЙ!

Замечание:
Для разборки узлов с герметиками АНАКРОЛ средней и низкой прочности используйте стандартный инструмент.

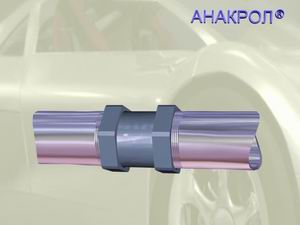

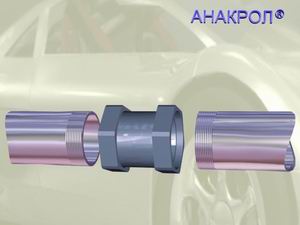

Сборка стандартных фитингов – труб, гидравлики или воздуховодов с применением фиксаторов-герметиков АНАКРОЛ и герметика-прокладки АНАКРОЛ-500
1. Очистить резьбу трубы и муфты от загрязнений, остатков других уплотнителей.

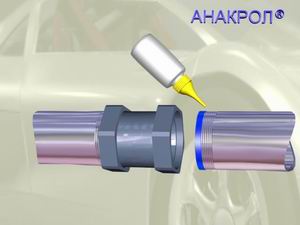

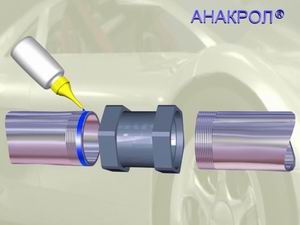

2. Нанести герметик АНАКРОЛ кольцом на переднюю резьбовую часть первой трубы.

Замечания: Рекомендуется наносить клей-герметик на 2-3 первых витка резьбы. Для лучшей герметизации материал должен полностью заполнить впадины в резьбе!
В зависимости от размера резьбы наносится такое количество клея-герметика, которое будет достаточно для достижения требуемого усилия демонтажа и обеспечения герметизации, но чем больше нанесено клея-герметика по длине резьбы и чем больше диаметр резьбы, тем выше усилие, необходимое при разборке соединения.

3. Накрутить муфту на трубу. Не перетягивать!

4. Нанести фиксатор-герметик АНАКРОЛ кольцом на переднюю резьбовую часть второй трубы (см. также Замечание к п. 2).

5. Накрутить трубу на муфту. Не перетягивать!

6.Выдержать собранный узел 3-24 часа.

7. Провести опрессовку соединения.

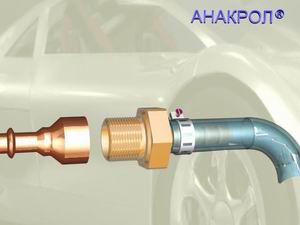

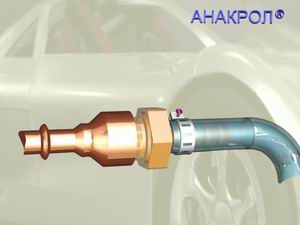

Ремонт сложных трубных соединений
1. Очистить резьбу трубы и муфты от загрязнений, остатков других уплотнителей.

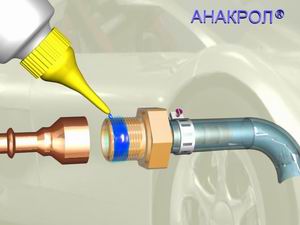

2. Нанести фиксатор-герметик АНАКРОЛ кольцом на резьбовую часть переходника.

Замечание:
- Для лучшей герметизации материал должен полностью заполнить впадины в резьбе!
- Лучше наносить фиксатор-герметик на 2-3 первых витка резьбы.
- В зависимости от размера резьбы наносится такое количество герметика, которое будет достаточно для достижения требуемого усилия демонтажа и обеспечения герметизации, но чем больше нанесено герметика по длине резьбы и чем больше диаметр резьбы, тем выше усилие, необходимое при разборке соединения.

3. Накрутить соединитель на переходник. Не перетягивать!

4. Выдержать собранный узел на 3-24 часа.

5. Провести опрессовку соединения.
