Применение прокладок серии АНАКРОЛ-500

Расход герметиков

Расход герметиков при фиксации и герметизации фланцев и плоскостей Скачать

Подготовка поверхностей деталей к герметизации

Поверхности деталей, подлежащие герметизации, должны быть чистыми и сухими. При наличии следов коррозии, остатков другого герметика или старой прокладки их необходимо удалить с помощью механического, ручного инструмента или наждачной шкурки по ГОСТ 5009.

Если на поверхностях деталей имеются остатки грязи в виде стружки, металлической пыли, СОЖ, масел, смазок и т.п., то рекомендуется обезжиривание любым растворителем и выдержка на воздухе до полной сушки. Остатки растворителя можно убрать салфеткой по ГОСТ 4644, которая не должна оставлять ворса на поверхности детали.

По согласованию допускается отмывка деталей в горячей воде с последующей сушкой при температуре (105-115) °С в течение 1-2 часов до полного удаления остатков воды с поверхностей деталей. После сушки детали следует охладить на воздухе до температуры цеха.

Нанесение эластичных прокладок АНАКРОЛ-500 и АНАКРОЛ-500В

Перед использованием рекомендуется перемешать содержимое упаковки до получения однородной массы. АНАКРОЛ-500 или АНАКРОЛ-500В наносят на заранее подготовленные поверхности кисточкой, валиком, ручным или автоматическим дозатором (для картушей).

На рабочем месте герметик-прокладку содержат в закрытой таре, а для работы переливают из упаковки изготовителя в чистую рабочую тару и по мере расходования дополняют следующей порцией. Обратный слив из рабочей тары в тару изготовителя нежелателен в виду возможного сокращения срока хранения герметика.

Герметизация соединений с плоской прокладкой (например, паронитовой, картонной и т.п.)

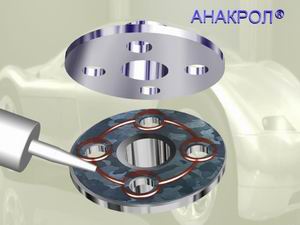

	1. Нанести жидкую прокладку АНАКРОЛ в виде непрерывного шнура шириной 1,5-3 мм по периметру герметизируемой поверхности и вокруг технологических отверстий в виде замкнутой линии. Допускается подсушивать жидкую прокладку на воздухе не более 1 часа.
	2. Установить плоскую прокладку поверх жидкой прокладки АНАКРОЛ и позиционировать ее.
	3. Нанести жидкую прокладку АНАКРОЛ в виде непрерывного шнура шириной 1,5-3 мм сверху, по периметру установленной плоской прокладки и вокруг технологических отверстий в виде замкнутой линии. Допускается подсушивать жидкую прокладку на воздухе не более 1 часа.
	4. Установить на жидкую прокладку АНАКРОЛ сопрягаемую деталь. 5. Для фиксации крепежа выбрать фиксатор-герметик АНАКРОЛ необходимой прочности.

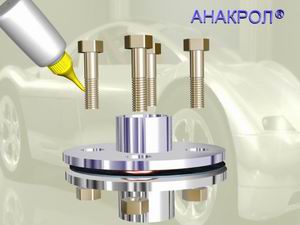

	6. Нанести фиксатор-герметик АНАКРОЛ на резьбовую часть болтов одним из способов: а) на высоту гайки; б) в виде непрерывной линии вдоль резьбовой поверхности на всю ее длину или часть; в) на 2-3 витка резьбы; г) в виде 3-х непрерывных линий под углом около 120° вдоль резьбовой поверхности на всю ее длину или часть длины.
	7. Накрутить гайки и подтянуть их.
	8. При необходимости проверить усилие затяжки гаек динамометрическим ключом.
Герметизация соединений без плоской прокладки (или с зазором)

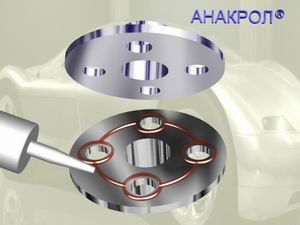

	1. Нанести жидкую прокладку АНАКРОЛ в виде непрерывного шнура шириной 1,5-3 мм по периметру герметизируемой поверхности и вокруг технологических отверстий в виде замкнутой линии. АНАКРОЛ-500 герметизирует зазоры до 0,1 мм. АНАКРОЛ-500В герметизирует зазоры до 0,6 мм. Допускается подсушивать жидкую прокладку на воздухе не более 1 часа.
	2. Установить на жидкую прокладку АНАКРОЛ сопрягаемую деталь. 3. Для фиксации крепежа выбрать фиксатор-герметик АНАКРОЛ необходимой прочности.
	4. Нанести фиксатор-герметик АНАКРОЛ на резьбовую часть болтов одним из способов: а) на высоту гайки; б) в виде непрерывной линии вдоль резьбовой поверхности на всю ее длину или часть; в) на 2-3 витка резьбы; г) в виде 3-х непрерывных линий под углом около 120º вдоль резьбовой поверхности на всю ее длину или часть длины.
	5. Накрутить гайки и подтянуть их.
	6. При необходимости проверить усилие затяжки гаек динамометрическим ключом.

При герметизации сквозных резьбовых или трубных соединений АНАКРОЛ-500 и АНАКРОЛ-500В наносят замкнутым кольцом на 2-3 витка внешней или внутренней резьбы крепежного элемента.

При герметизации глухих резьбовых соединений АНАКРОЛ-500 и АНАКРОЛ-500В наносят на последние 2-3 витка резьбы. Допускается наносить АНАКРОЛ-500 и АНАКРОЛ-500В в виде продольной полосы по длине резьбы на одну или обе сопрягаемые резьбовые поверхности. Минимальная ширина полосы нанесенной прокладки подбирается исходя из результатов испытаний соединения на герметичность.

Контроль герметичности

Испытания на герметичность проводят давлением до 0,05 МПа через 10-15 мин после сборки соединения.

Эксплуатация

Собранный узел можно эксплуатировать через 4 часа после сборки. Для герметизации соединений, работающих при давлениях до 34 МПа (340 кгс/см2), после сборки необходима выдержка не менее 24 часов.

Удаление прокладки

Прокладку можно удалить с металлических поверхностей с помощью салфетки по ГОСТ 4644, смоченной изопропиловым спиртом по ГОСТ 9805. Затвердевшую после длительной эксплуатации при высоких температурах прокладку сначала покрывают изопропиловым спиртом и оставляют до размягчения, а затем убирают салфеткой.
